摘要：因为模具，人类生活的幸福得以增进，对于这个事实除了在汽、家电用品、3C产品已经实践之外，把模具技术的专业针对小孩的玩具，甚精致的玩具模型和公仔也成为⼤人争相收藏的逸品，玩具已经是现代工业技术的商机。

摘要

因为模具，人类生活的幸福得以增进，对于这个事实除了在汽⻋、家电用品、3C 产品已经实践之外，把模具技术的专业针对小孩⼦的玩具，甚⾄精致的玩具模型和公仔也成为⼤人争相收藏的逸品，玩具已经是现代工业技术的⼀⼤商机。呵呵，这也让童心未泯的Dr. Q 愿意在忙碌的生活和工作中，有了机会和老婆与小孩有共同的话题，除了兼顾专业技术之外，生命，就可以浪费在美好的事物上，真好!! 那么，是甚么样的模具技术和观念，可以让硬梆梆的工程技术变成温暖疗愈的精致玩具呢? 下面由Dr. Q以德国着名的玩具Playmobil 为各位看官解说。

品牌

Playmobil 在中国是翻译成百乐宝、香港称为摩比世界，台湾直接用英文Playmobi 称之或直接叫摩比，不论名字是甚么，第⼀次接触这个品牌的人偶⼀锭就会他的被微笑所打动，⼀对圆眼和⼀个微笑的嘴，这是基本摩比的魅力来源疗愈的微笑疗愈(Healing) 这名词日本人用的最好，包含心灵的治疗与伤痛的痊愈之组合，日本人却用两个简单的中文字表达这⼀串的说法，蛮有创意但又深含文化寓意。好的，我们来看看Playmobil 的商标和标准人偶的微笑如图(1)，是不是很疗愈的感觉!! 因为这个疗育的微笑和丰富的玩具配件内容，许多心理治疗医师也都争相抢购此玩具作为医疗辅具( 毕竟，就像我们这群喜欢制作模具的人⼀样，我们的模具也是玩具的⼀种引申，Dr. Q 常常接触⼀些模具老师傅和老板们，对⾃⼰的模具喜爱的程度就像孩童喜爱的玩具⼀般)

不说LEGO 的原因

为什么不挑乐⾼来说？Dr. Q 对于乐⾼也曾经当过粉丝⼀阵⼦，但是由于专业度和视力、体力的不堪附载，逐渐脱坑而爬上岸，况且乐⾼的专家多、视频文章报导篇幅多，加上近十年利用乐⾼衍生与仿冒的商品多，就不需要用乐⾼来做为说明。不光如此，那些是表面的说法，Dr. Q 在深入观察模具技术和观念上，乐⾼走的是⽆限扩展和创造意念，所以越多越好容易造成堆积，每⼀片积⽊的配合是相当严格，在全世界的那么多乐⾼工⼚生产出来的积⽊，都能够相互榫接，毫⽆意外的，模具的精良是必备的。

那么，除了模具精良、⾃动化生产，有⼀些细微化的设计，乐⾼并没有Playmobil 来的讲究，这也是Dr. Q 转移乐趣的最主要原因，是那些因素吸引Dr. Q 这样超过50 岁的⼤孩⼦的眼光呢?

图1: 德国Playmobil 品牌的玩具，其微笑的表情连⼤人都⽆法抵挡，收藏的人不输给LEGO( 图案均取⾃⽹络Playmobil 官网)

德国人的精密思维

注意到Playmobil 所应用的模具成形，把人类早年的⽊工技术融入到塑胶玩具中，请参考图(2)，我们可以很容易收集到在维琪百科上的摩比玩偶拆解图，Dr. Q 来为⼤家说明，这是⼀个女性消防人员的玩偶，由涂拆解的说明可以得知⼀个75mm ⾼的玩偶必须要有这么多个零件来组合，模具包含：透明件、单⾊与嵌入注射、斜销行位( 身体与中心架)、卡榫配合、⼲涉配合等等的各种您熟悉的精密模具技术，通通派上用场!!!

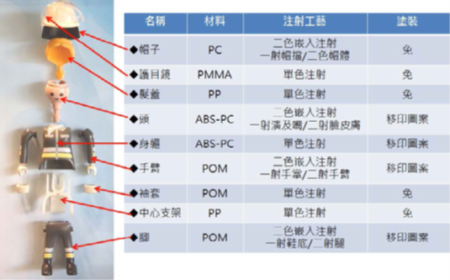

图2: ⼀个标准的Playmobil 玩偶的拆解，光是模具和印刷范本的套数就很惊人的多( 图片取⾃维琪百科)

强壮摔不坏、可以玩三代– 木工玩具的卡榫延续

利用⼲涉卡榫的设计请⻅图(3)，确保玩具能够灵活的转动又不会脱落，⼿、脚、头都能够适当的转动而摆出可爱的姿势，还有许多零配件可以供配合使用，帽⼦、发型发饰、和胡⼦等头的配件；腰带、剑套、枪套等身体的配件；各种扮家家酒( ⼤陆称过家家) 的锅、碗、瓢盆以及武器、工具等⼿持配件；不同的鞋套、脚型等等，这些都能够用摩比人偶的⼿拿起或装配在身上。尤其是对于破坏力很强的十岁以下小孩，这些设计已经考虑到孩⼦的拆解和撕咬功力，德国人把传统⽊头玩具可以传家50 年( 三代) 完全的移转到这些塑胶玩具上。

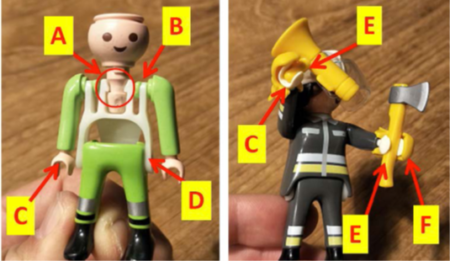

图3: 有关Playmobil 设计上的几个配合卡榫与公差设计，这是机构上的巧思

图(3) 例解释：

1.头部的下颈有个断差设计，将头部卡入中心支架，由中心支架上的倒钩扣住使其⽆法再退出，即使成人的力气也都难以拔起，确保小于10 岁以下孩童⽆法拆开。但头部可向左右旋转，有⼀个限位组使头只能180 度旋转。

2.⼿臂上有转轴断差设计，也是利用中央支架把⼿主转轴穿入定位，但可让⼿臂360 度旋转，请⻅图(4) ⼿的位置可以任意调整。

3.⼿掌的U 字型缺口具有弹性，可以把物件扣住。

4.脚的上方有突出轴，卡入中心支架的下方轴孔，使得脚可以进行90 度的限位旋转。也请⻅图(4)，人偶可以呈现坐姿。

5.各种⼿持配件可以任由玩家卡扣在U 字型⼿掌中，紧紧握住不掉落。

6.外部配件可以套住⼿掌而又增加配件的乐趣和丰富性当然，Playmobil 的考虑绝对不会只有顾及⼤孩⼦，他们为了3 岁以下的孩童推出的Playmobil 123( 针对3 岁以下⼉童)，除了可爱加倍之外，强壮度和安全性是连Dr. Q 在维修⼤王封号下也难以破解的组装卡榫技术，各位看官看看就好，请⻅图(5)。当然，为了防范婴⼉和幼童撕咬并吞下玩具的⻛险，这个系列的限制很多，所以人偶的⼿部不能移转动、也没有细小的配件，但是看官们会讶异这些圆胖人偶有加倍的疗愈能力– 超级可爱!!!

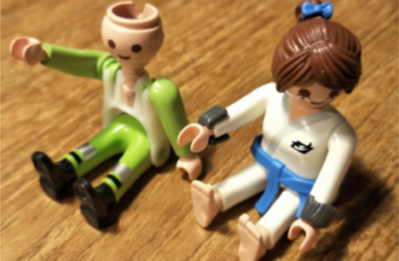

图4: 藉由图(3) 所⽰的各种设计让Playmobil 呈现各种姿势

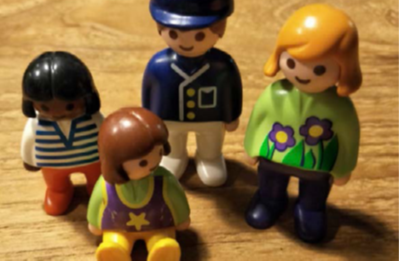

图5:Playmobil 123 的三岁婴幼儿玩具，疗愈能力超级无敌

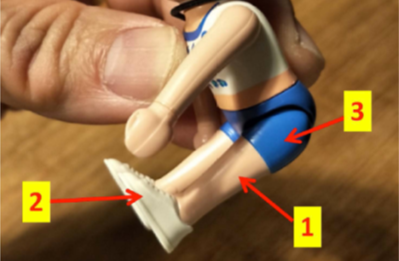

图6: ⼀双人偶的脚有三⾊注射，显⽰脚部零件必须要在不同的三套模具来完成

免涂装 – 嵌入注射模具的精密性

在Dr. Q 的Chinaplas 导赏团报告中也说过：产品外观的要求往往是环保的负担，因此Playmobil 的工程师就早早想到这点，直接利用材料本质的⾊彩，不要再经过喷漆而造成污染，就因为这样，⼀件玩具必须经过⼆次甚⾄三次的嵌入注射，除了显⽰德国人对环保的坚持，也展⽰工业技术上的刁钻 – 没有产生交界的毛边和溢料，相当了不起的模具工艺以及生产管理的维护，请⻅图(6) 的说明。可以看到利用三种颜⾊分别注射的结果，在模具的表面表鞋带、鞋底等线条带出来，利用各⾊不同的注射条件而显现免涂装、重视环保的决心。

图(6) ⼀双人偶的脚有三⾊注射，显⽰脚部零件必须要在不同的三套模具来完成，先注射1 肉⾊的脚本体，然后注射2 白⾊的鞋⼦，再注射3 双脚结合的⼤腿部，重点是注射3 是穿过已经注射完成的臀部，使双脚可以自由转动90 度

抽抽包 – 可以任意组合的变迁

抽抽包并不是Playmobil 第⼀家推出的，利用不透光的包装让玩家在购买之前⽆法确定买到甚么人偶，另外，也受了LEGO 的竞争威胁和激励，德国Playmobil的设计也让抽抽包的人偶是可以拆卸的，终于打破了Playmobil 约30 年的设计束缚，有开始让玩家倍增的成长。由于篇幅的关系，抽抽包的介绍不多说，⽹络上可以找到相当多的资料。

人偶篇小结

首先申明如果ACMT 读者往后掉入Playmobil 深渊不可⾃拔时，⼀定不能怪罪Dr. Q，因为报告的主题在于强调机构设计和模具，以及商品的设计和行销思维，不是鼓励⼤家买玩具( 说不清阿~~~)世界上的人都说德国人没有幽默感，做事情⼀板⼀眼，Dr. Q 亲⾃感受到的也确实是如此。但是，⾃从有了孩⼦，夫妻陪她玩玩具到认真研究玩具，不由得敬佩德国这个国家的⼀切，连设计玩具都已经把我们模具人、⼉童安全、心灵疗愈以及环境保护都考虑进去，而且随着时代的进步，经营者愿意听取年轻设计师的经验，也结合着名的电影、动画，改变商品的营销和设计，来符合时代潮流的改变。
